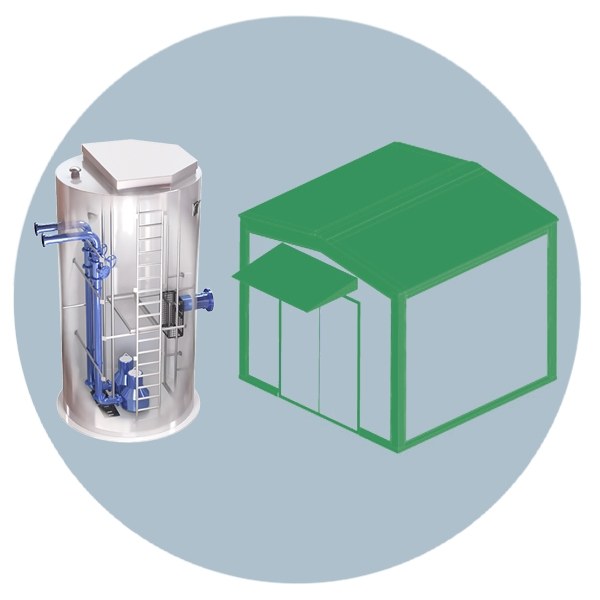

Канализационная насосная станция с укрытием

Канализационная насосная станция с укрытием

Водоотведение, в том числе дренажной и дождевой воды относится к системам жизнеобеспечения жилых и промышленных объектов. Далеко не везде есть возможность отвода стоков самотеком. В таких случаях применяют специальные модули, оснащенные насосами. Размещение оборудования в специальном закрытом блоке защищает его от атмосферных и температурных воздействий. Завод Резервуаров и Негабаритных Металлоконструкций предлагает купить канализационные насосные станции с укрытием собственного производства, по невысокой, экономически обоснованной цене.

Внутреннее устройство станции

Устройство канализационной насосной станции представляет собой систему, включающую:

• насосные электроагрегаты с трубопроводной обвязкой, оснащенной запорной арматурой;
• резервуар для приема сточных вод;
• вентиляционный канал;
• датчики автоматизированного управления.

Оборудование надежно закреплено. Доступ в станцию осуществляется через люк в верхней части, по металлической лестнице. В типовых изделиях предусмотрена площадка обслуживания.

Установка с укрытием

Монтаж канализационной насосной станции осуществляется с заглублением в грунт. На месте установки бетонируется площадка, к которой станция крепится на анкерные болты. Крышка станции с люком для обслуживания находится на поверхности. Установка над станцией утепленного и электрифицированного павильона:

• облегчает обслуживание и позволяет вести работы в любую погоду и в темное время суток;
• разгружает внутреннее пространство станции, так как появляется возможность размещения блока управления, силового шкафа и грузоподъёмных средств на поверхности под укрытием.

Павильон представляет собой модульное сооружение с несущим стальным каркасом, наружной обшивкой из профилированного стального листа, с внутренней отделкой и утеплением.

Принцип работы

Жидкости по подводящей трубе поступают в приемную часть станции, расположенную в нижней, заглубленной части. С помощью насосов они направляются в напорный трубопровод. Под напором сточные воды попадают в камеру с задвижками, регулирующими направление в отводящие трубопроводы.

Управление работой насосного оборудования осуществляется через шкаф управления и с помощью датчиков, установленных в приемном резервуаре. По мере поступления стока, датчики передают автоматизированную команду насосам. Каждый из насосов последовательно включается и отключается, обеспечивая отток сливаемой жидкости в нужном направлении. Клапаны обратного действия, стоящие на трубопроводе каждого насоса, предохраняют от движения стока в обратном направлении. Шкаф управления используется для автоматического и ручного включения-отключения с целью ревизии и обслуживания.

Очистка сточных вод от крупного мусора происходит в специальную корзину-улавливатель, установленную до входа в резервуар-приемник. Это защищает систему от заторов и выхода из строя.

Конструкция корпуса

Канализационная насосная станция вертикального исполнения имеет форму трубы, в которой размещено насосное и вспомогательное оборудование.

Таблица 1. Элементы корпуса

Размеры конструкции и характеристики материала выбираются по следующим показателям:

• климат на территории установки;
• расчетные объемы слива;
• глубина закладки подводного коллектора.

При установке станции в месте с глубоким промерзанием грунта может потребоваться утепление корпуса и торцовых деталей.

Преимущества

Канализационные насосные станции с укрытием – это надежное устройство для отвода вод в частных домовладениях, на промышленных площадках, от городских объектов и от отдельно стоящих вдоль автомобильных дорог предприятий сферы услуг. Покупка станции с укрытием:

• обеспечит антивандальный заслон;
• защитит от погодных воздействий;
• улучшит условия работы обслуживающего персонала;
• увеличит срок службы оборудования.

Плюсом изделий от Завода РиНМ является невысокая цена, по причине минимального использования в производстве покупных комплектующих и материалов. Это снижает себестоимость продукции и стоимость изделий.

У нас можно заказать разработку проекта, изготовление, монтаж и подключение в систему. Полный цикл – в одном заказе. Это выгодно по цене и сокращает время исполнения заказа. Звоните или отправьте заявку на канализационные насосные станции с укрытием в письме на наш электронный адрес.
